以前に生活費のなかで固定費にあたるテレビ電波受信料を節約するため、地デジアンテナの取り付けＤＩＹをしました。
今回は、BSアンテナ取り付けDIYをしたいと思います。あまり必要性は感じないのですが、オヤジに１年くらい前からお願いされているので取り付けたいと思います。
必要部材・工具
〇必要部材
・BSアンテナ ９３０２円 ←アンテナ本体です。
DXアンテナ BSアンテナBS・110度CSアンテナセット 45形
【アンテナ本体+レベルインジケーター+ベランダ用取付金具+同軸ケーブル+設置用スパナ】
・アンテナ混合/分波器 ６９３円 ←現在の地デジアンテナの配線を分岐してBSアンテナの配線を割り込ませます。
【4K8K放送(3224MHz)/BS/CS/地デジ/CATV 対応】
・4K8K対応 電源供給機 (ブースター電源部) ２９８０円 ← 宅内配線が長い場合は電波を増強するために必要となります。各部屋にテレビアンテナ接続口がある場合は基本的に必要になります。アンテナの近くにテレビがあり、そのテレビでしか見ない場合は電波を増強する必要はありません。
・プラボックス ７８１円 ←配線接続部分をこの箱の中に収納します。
・アンテナ接栓 数個で５００円くらい ←配線を自作するために必要です。
合計約１５０００円くらいです。
〇必要工具
カッターナイフとペンチとドライバーくらいです。
部材組み立て・アンテナ取付・テレビの設定
DXアンテナというメーカーのBSアンテナを取り付けます。
DXアンテナさんがわかりやすい動画を作ってくれています。

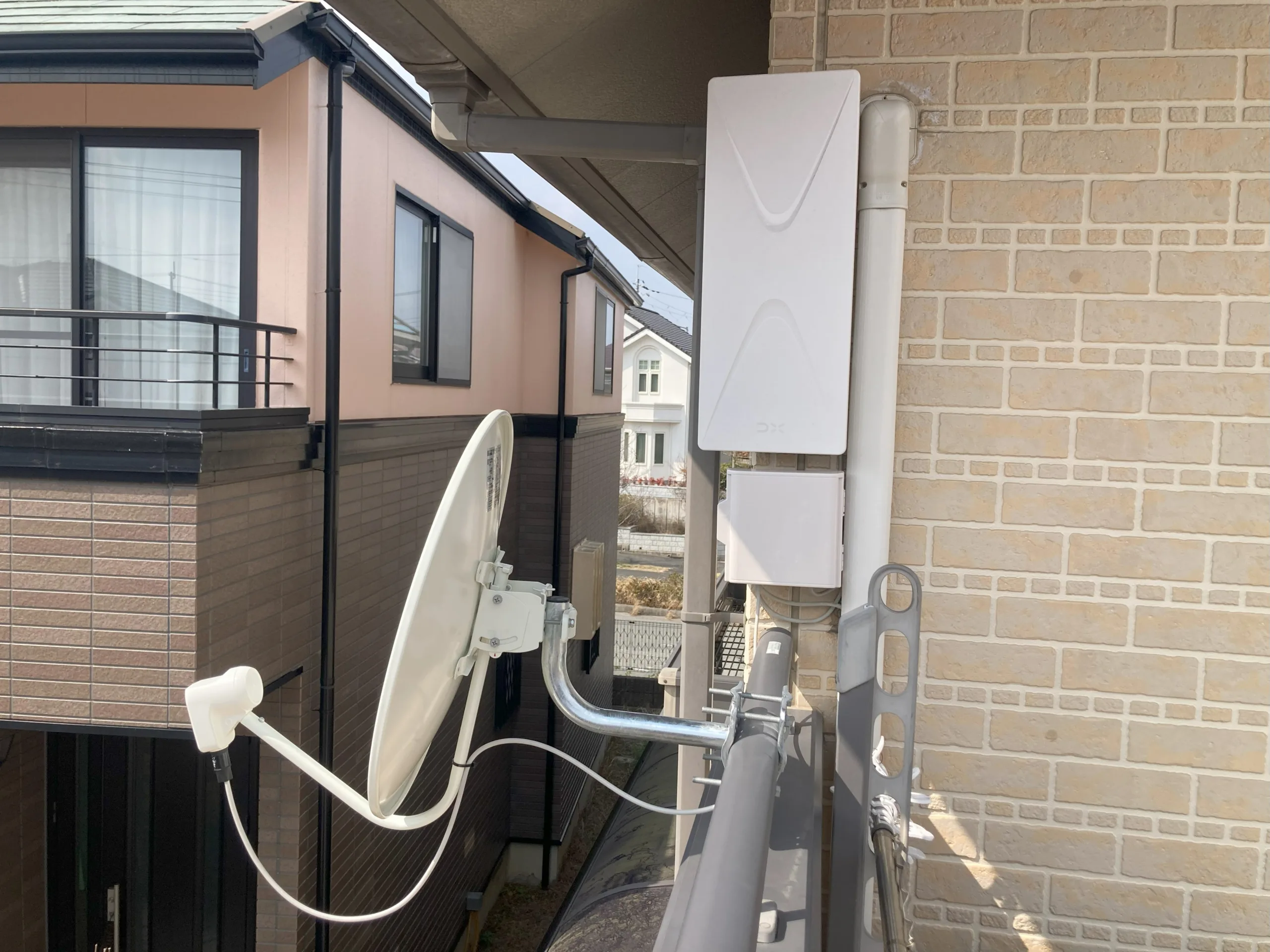

BSアンテナをバルコニーの手すりに取り付けできたので、とりあえずアンテナのケーブルをバルコニーの隣のリビングのテレビに直接接続してみます。
テレビの設定画面を確認しながらBSアンテナの電波強度が最強になるようにアンテナの角度を微調整しました。
我が家のテレビ配線は寝室横の納戸に配線の集合場所があり、そこから分岐して各部屋へ、ネットの配線やテレビの配線が敷設されています。
アンテナケーブルをテレビから取り外し、BSアンテナ近くに設置してある地デジアンテナのケーブルに分岐して割り込ませます。このときに使用するのがアンテナ混合/分波器です。
しかし、混合器に接続してもBSがテレビに映らない！
地デジは正常に映っています。
そこで、試しに地デジに接続されている電源供給機を取り外して、BSアンテナのケーブルに接続してみます。
「おっ、映るやん！」
原因がわかりましたので、4K8K対応 電源供給機 (ブースター電源部)を急いで注文しました。
配線接続部分の格納
BSアンテナ取付前の配線格納プラボックスの状況
このボックスでは、BS用の電源供給機や各接続部分全てが入りませんので大きなプラボックスに取替えます。
プラボックス内に配線を格納します。その前にテレビアンテナの同軸ケーブルをプラボックス内で良い塩梅に接続できる長さに自作で作ります。
ボックス内にちょうど収まる長さにケーブルを切断してアンテナ接栓を取付けます。
１ ケーブルを切断する。
２ 外皮のビニール被覆を1.5cmくらい剥ぐ。
３ 網状の編組線を１本残らずきれいに剥いで切り取り、下地のアルミ箔をキレイに露出させる。
４ 下地のアルミ箔部分が５mmくらい残るように芯線のまわりの絶縁体に一周切込みを入れて剥ぎ、芯線を露出させる。
５ カシメリングを挿入してからアンテナ接栓を取り付ける。接栓をケーブルにねじ込みカシメる。芯線は接栓から2mmくらいでるようにして不要な芯線は切断する。
