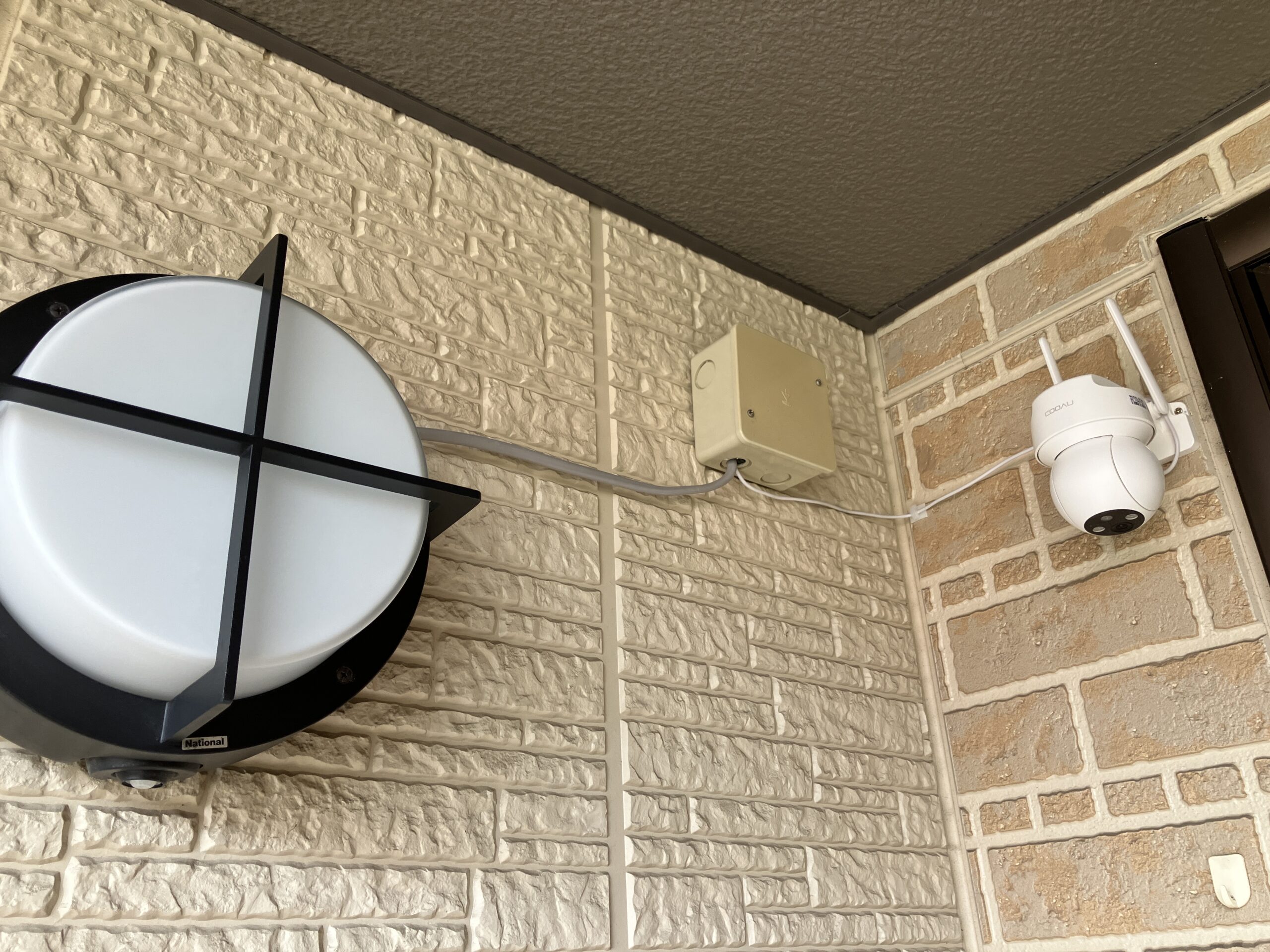

玄関に防犯カメラを設置しましたので、取り付けDIYをご紹介します。
Amazon等で注文した際には「置き配」指定をされる方が多いと思いますが、宅配ボックスがすごく高いので私は購入できずにおりました。
そこで、宅配ボックスの代わりといってはなんですが、置き配指定を玄関にしているので、その付近に防犯カメラを設置することにしました。
ただ、困ったことにその付近にコンセントがありませんので、ポーチライトの電源を分岐して防犯カメラに接続しましたので、そのＤＩＹをご紹介します。
必要部材・工具
〇必要部材
・防犯カメラ 約４５００円
【2K超高画素 ・夜間カラー撮影】 COOAU 防犯カメラ 屋外 ワイヤレス/wifi 300万画素/1296P 監視カメラ PTZ機能 360°広角撮影 常時録画 検出エリア設定 人体検知 発光威嚇 自動追跡 双方向音声 家族共有 IP66防水 遠隔操作 警報通知 玄関/店/自宅見守り/ネットワークカメラ Ptz SDカード/クラウド保存 (白) (3MP)
・マイクロSDカード １９８０円
【Amazon.co.jp限定】バッファロー microSD 128GB 100MB/s UHS-1 U1 microSDXC【 Nintendo Switch 対応 】V10 A1 IPX7 Full HD RMSD-128U11HA/N
・プラボックス 家にあった古いやつを使用 ホームセンターで８００円くらい ←配線接続部分をこの箱の中に収納します。
・配線接続に必要な部材
VVFケーブル２芯1.6mm 50cm程度、リングスリーブ、ビニールテープ、コンセント 全て家にあった余りものを使用 約１０００円くらい
総合計８０００円くらいですね。
〇必要工具
防犯カメラの取り付け用・・・インパクトドライバー、ドリルビット、ステップドリル
電気配線加工用・・・ワイヤーストリッパー（下の画像には入れ忘れてました…）、リングスリーブ用圧着工具、ドライバー、電工ナイフ、ペンチ
ポーチライトから電源を分岐する
一番最初にこのポーチライトのブレーカーを落とします。
ポーチライトの化粧カバーを外して、内部の電気配線を露出させます。赤丸部分に＋と－の電気配線が刺さっているので、外し穴にマイナスドライバーを突っ込んで配線を引き抜きます。
次にポーチライトの側面にドリルで下穴をあけ、ステップドリルで電気配線が通る大きさまで広げていきます。下穴はポーチライトの化粧カバーが干渉しない位置を見極めて穴をあけます。
＋（黒）と－（白）、それぞれリングスリーブでカシメます。
カシメ部分をビニールテープで絶縁被覆します。
配線接続部分の格納・防犯カメラの取り付け
電気配線を格納するプラボックスを取付けます。防犯カメラも取り付けて配線の流れを確認しておきます。
電気配線にコンセントを取り付けます。
コンセントに防犯カメラの電源アダプターを差し込み、プラボックスに格納します。
プラボックスに蓋をして、ポーチライトに化粧カバーを取り付けます。
最後にブレーカーを復帰して、作動確認をすれば完了です。
防犯カメラの設定
取扱説明書に従って、防犯カメラのアプリをスマホにインストールします。あとは、説明書に従ってWi-Fi設定等していきます。
マイクロSDカードを差し込み録画できるようにします。
